Восстановление оси дискатора

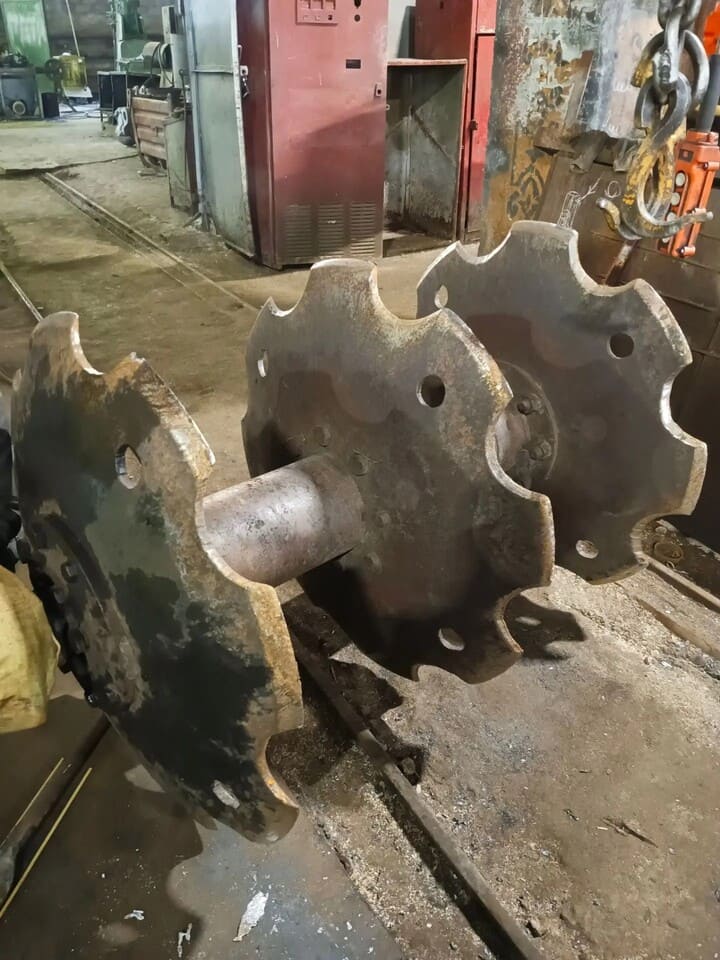

В мастерской «Некрасовское» выполнен ремонт оси дисковой бороны (дискатора). На фото — дисковая батарея с несколькими вырезными дисками, закреплёнными на общем валу. Именно через эту ось передаются нагрузки, возникающие при вращении рабочих органов во время обработки почвы.

Такая конструкция применяется на дисковых боронах с батарейным расположением рабочих органов. Диски работают в земле, разрезают растительные остатки, рыхлят верхний слой почвы и перемешивают его. Ось при этом испытывает значительные нагрузки, особенно при работе на плотных участках и при попадании на препятствия.

Почему ось дискатора требует восстановления

Со временем на валу могут изнашиваться посадочные поверхности, повреждаться резьбовые участки и появляться деформации. Причиной бывает длительная эксплуатация, повышенные нагрузки, износ подшипников или ослабление крепления дисковой батареи.

Особенно важно состояние участков, на которых устанавливаются подшипники и сопряжённые детали. Если посадка нарушена, в соединении появляется люфт. При работе он увеличивает вибрации и ускоряет износ всего узла.

Другой возможный дефект — изгиб оси. Даже небольшое отклонение от прямолинейности может приводить к биению дисков и неравномерной нагрузке на подшипниковые опоры.

Что важно при восстановлении оси

Перед ремонтом необходимо определить характер повреждения и проверить геометрию вала. Не всякий изношенный участок требует изготовления новой оси: в зависимости от состояния детали иногда возможно восстановление посадочных поверхностей.

При ремонте таких узлов обращают внимание на:

• Геометрию оси. Проверяют прямолинейность, радиальное биение и соосность посадочных участков.
• Посадки подшипников. Изношенные шейки не обеспечивают необходимой плотности соединения и могут стать причиной повторного выхода узла из строя.
• Резьбу и крепёж. Повреждение резьбы или ослабление затяжки нарушает фиксацию дисковой батареи.
• Состояние рабочих дисков. Проверяют отсутствие трещин, деформации и повреждений в местах крепления.
• Сборку батареи. Важно правильное взаимное положение дисков, распорных деталей и подшипниковых опор.

Почему нельзя ограничиваться заменой подшипников

Если подшипник вышел из строя из-за износа посадочного места на валу, установка нового подшипника не устранит проблему. При недостаточно плотной посадке внутреннее кольцо может проворачиваться относительно оси, постепенно повреждая её поверхность.

В результате появляется дополнительный люфт, увеличивается биение и сокращается срок службы нового подшипника.

Поэтому при ремонте дисковой батареи необходимо оценивать состояние оси вместе с подшипниковыми опорами. Это особенно важно для техники, которая ежедневно работает под высокой нагрузкой.

Результат ремонта

Восстановление оси дискатора в нашей мастерской завершено. На фотографии показан узел дисковой батареи с установленными рабочими дисками.

При восстановлении подобных деталей важно сохранить правильную геометрию вала и размеры посадочных поверхностей. От этого зависит вращение дисковой батареи без чрезмерного биения и повышенной нагрузки на подшипники.

В мастерской «Некрасовское» ремонтируем и восстанавливаем детали сельскохозяйственной техники: оси, валы, посадочные места и другие механические узлы. Если вал дискатора изношен или повреждён, возможность восстановления определяется после осмотра и измерений.
